ST3-S2

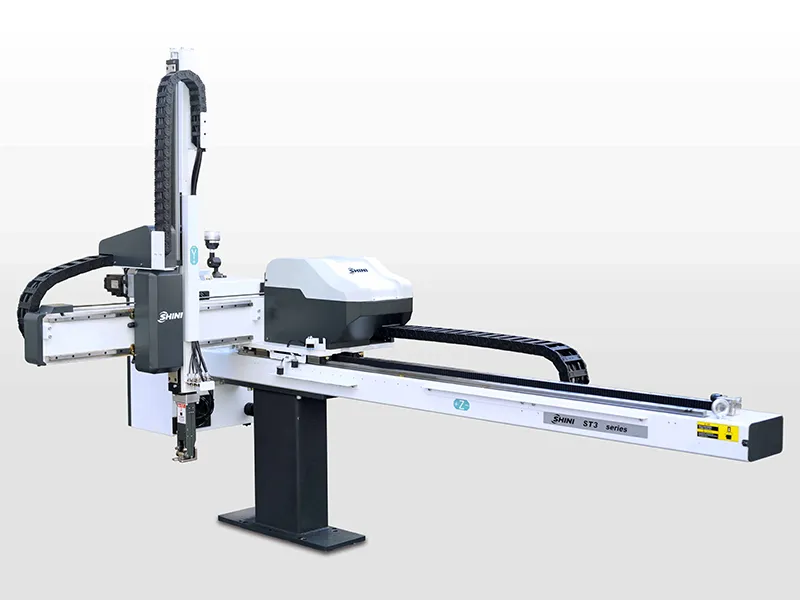

Robot cartesiano de 3 ejes

Robot transversal utilizado en el proceso de moldeo por inyección de plástico para remover residuos y productos

El robot cartesiano de 3 ejes está diseñado para el proceso de moldeo por inyección de plástico, asimismo remueve los residuos y productos. Este sistema está diseñado para operaciones que involucran moldes de dos placas y moldes de canal caliente, y puede realizar tareas complejas como arreglo, apilamiento, inspección de calidad e incrustación.

Robot cartesiano de 3 ejes
Solicite una cotización
Especificaciones técnicas

El robot cartesiano de 3 ejes está diseñado para el proceso de moldeo por inyección de plástico, asimismo remueve los residuos y productos. Este sistema está diseñado para operaciones que involucran moldes de dos placas y moldes de canal caliente, y puede realizar tareas complejas como arreglo, apilamiento, inspección de calidad e incrustación.

Características
  • Cada eje es accionado por un servomotor, emparejado con guías lineales de alta precisión y correa trapezoidal importada de alta potencia, lo que garantiza un posicionamiento rápido, silencioso y preciso. El brazo telescópico del robot cartesiano presenta un tiempo de ciclo reducido y un movimiento estable.
  • Equipado con dispositivos de protección contra colisiones en todos los límites de movimiento, evitando percances operativos. Protección integral de software y hardware, incluida la protección contra cortocircuitos de E/S, protege contra fallas eléctricas y mecánicas, lo que garantiza un funcionamiento seguro tanto de la máquina de moldeo por inyección como del robot.
  • Cuenta con una pantalla táctil TFT de alta definición de 7 pulgadas con una interfaz de usuario amigable. Los operadores pueden actualizar los controles remotos y la placa base, y descargar otros programas a través de USB, y disfrutar de funcionalidades de enseñanza abierta con 8 GB de almacenamiento. La placa es compatible con los puertos Ethernet, CAN, RS-485 y RS-422, lo que mejora la capacidad de respuesta y la seguridad del sistema.
  • Ofrece múltiples opciones de idioma para adaptarse a usuarios globales, lo que facilita su uso en diferentes regiones.
Aplicaciones

Diseñado para la extracción eficiente de productos terminados y residuos (sprues) durante el moldeo por inyección, este robot cartesiano es adecuado para moldes de dos placas y sistemas de canal caliente. Capaz de realizar diversas tareas especializadas, como alineación, apilamiento, inspección de calidad e incrustación, es ideal para máquinas de moldeo por inyección con fuerzas de sujeción de hasta 3600T, lo que mejora la eficiencia operativa y la precisión en configuraciones de fabricación modernas.

Especificaciones
Modelo (ST3) 900-1600T-S2 1100-1800T-S2 900-1400HT-S2 1100-1600SHT-S2 1200-1600MHT-S2 1400-2000MT-S 1600-2200MT-S 1800-2400MT-S 2000-2800MT-S 2200-3000LT-S 2600-4000LT-S 3000-4000LT-S
Tipo de robot Viga de carrera - golpe único Brazo telescópico con viga tipo bastidor Viga móvil pequeña Viga móvil pequeña Viga móvil pequeña Viga móvil mediana Viga móvil mediana Viga móvil mediana Viga móvil mediana Viga móvil larga Viga móvil larga Viga móvil larga
IMM (ton) 220-260 320-400 160-220 260-320 200-320 450-650 650-850 850-1400 1400-1800 1800-2400 2400-3000 3000-3600
Carrera transversal (mm) 1600 1800 1400 1600 1600 2000 2200 2400 2800 3000 4000 4000
Carrera en cruz - crosswise (mm) 525 800 600 600 800 1100 1600 1600 1580 1580 1660 1820
Carrera vertical (mm) 900(1000 1100(1200 900 1100 1200 1400 1600 1800 2000 2200 2600 3000
Carga máx. (con herramienta) (kg) 5 8 3 3 8 15 20 20 20 20 40 40
Tiempo mínimo de recogida (seg) 1.3 1.5 0.65 0.7 1.2 3 3.3 3.6 3.8 4.2 4.5 5.0
Tiempo de ciclo mínimo (seg) 5.5 6.2 3.5 3.8 5 13 14 16 17.5 24 26 28
Presión de aire (bar) 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6
Consumo máx. de aire (Nl/ciclo)* 4 6 6 6 6 6 6 6 6 8 8 8
Peso (kg) 270 320 360 380 300 530 580 650 690 990 1010 1080
Dimensiones (mm) A 2840 3000 2500 2700 2700 3160 3460 3660 3860 4500 5500 5500
B 1465 1530 1350 1350 1500 1817 2500 2500 2350 2550 2820 2980
C 1330(1350) 1390(1445) 1170 1270 1270 1680 1890 1990 2090 2300 2500 2700
D 900(1000) 1100(1200) 900 1100 1200 1400 1600 1800 2000 2200 2600 3000
E 720 950 600 600 800 1100 1600 1600 1200 1580 1660 1820
F 1600 1800 1400 1600 1600 2000 2200 2400 2800 3000 4000 4000
G 155 190 1840 2040 2000 2450 2650 2850 3250 3500 4500 4500
H 240 230 160 160 135 145 220 220 220 250 250 250
I 2020 2150 240 240 320 355 355 355 355 320 320 320
Notas:
1) "M" significa detector de molde medio (adecuado para molde de 3 placas)"EM12" significa interfaz de comunicación Euromap12"EM67" significa interfaz de comunicación Euromap67"N" significa lado que no funciona
2) Potencia: 1φ, 200-240V, 50/60Hz
3) "*" significa 60 Nl/min adicionales de consumo de aire para la aplicación de vacío
4) "( )" significa opcional
