SGB

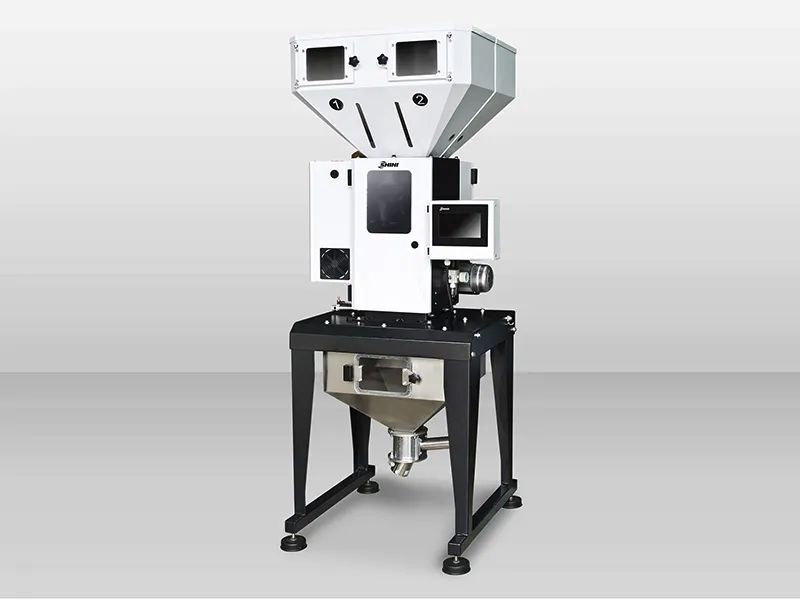

Mezclador gravimétrico

Sistema de mezcla gravimétrica para un pesaje preciso y una mezcla proporcional de varios materiales

Mezclador gravimétrico
Solicite una cotización

El mezclador gravimétrico está diseñado para ofrecer mezcla altamente precisa y eficiente de materiales en la industria de procesamiento de plástico. Garantiza un control preciso sobre el proceso de mezcla, cumpliendo con los más altos estándares de precisión de producción.

Características
  • Funciona en modo de pesaje con capacidades de microdosificación, manteniendo una precisión del ±0.1% del peso del lote.
  • Cuenta con una función de recalibración automática después de cada pesaje para garantizar una precisión de mezcla constante.
  • Diseñado para la instalación en soporte, que incluye un marco, una tolva de almacenamiento y una válvula de descarga neumática.
  • Equipado con comunicación Ethernet para monitoreo centralizado e integración con máquinas de moldeo.
  • Controla directamente el generador de vacío y la tolva de vacío central para una carga de material sin interrupciones.

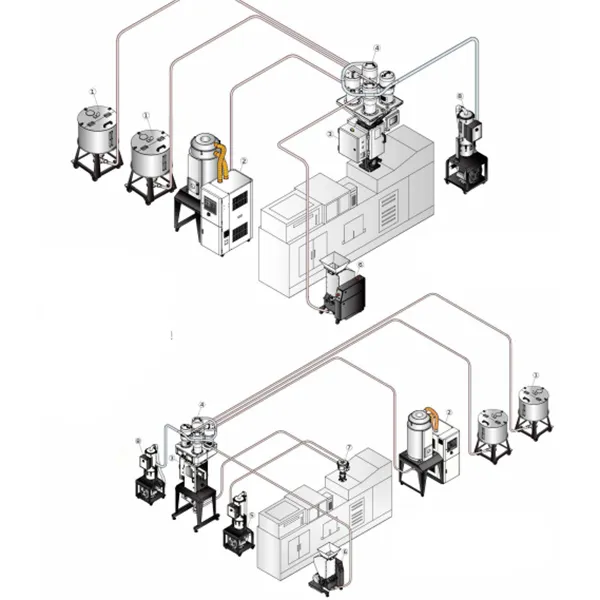

Aplicaciones
Mezclador gravimétrico
Sistema de vacío integrado

El generador de vacío SVG, diseñado para integrarse a la perfección con los mezcladores gravimétricos, mejora la eficiencia de la manipulación de materiales en el procesamiento de plástico. Junto con la tolva de vacío SHR-U-ST, agiliza el proceso de alimentación de materias primas en la tolva de almacenamiento del mezclador. Las funciones de control del SVG están integradas en la interfaz de la pantalla táctil de , lo que permite una fácil gestión de todas las funciones del SVG. El sistema incluye un diseño de tubo de succión en forma de T, lo que permite la conexión de múltiples tolvas de vacío con un solo tubo de succión, lo que garantiza una configuración limpia y organizada. Esta integración automatiza el transporte de materiales, manteniendo un flujo de trabajo continuo y aumentando la productividad general.

Especificaciones del generador de vacío SVG
Modelo Generador de vacío Potencia del soplador (kW) Receptor de tolva central Capacidad de la tolva (L) Diámetro de la tubería de transporte (pulgadas) Diámetro de la tubería de vacío (pulgadas) Dimensiones (mm)
Al×An×D
SGB-40 -4 SVG-1HP 0.75 4×SHR-3U-ST 3 1.5 2 933×350×450
SGB-200 -4 SVG-2HP 1.5 4×SHR-6U-ST 6 1.5 2
SGB-600 -6 SVG-3HP 1.85 6×SHR-12U-ST 12 1.5 2
-4 SVG-5HP 3.75 4×SHR-12U-ST 12 1.5 2 1400×426×593
SGB-1200 -6 SVG-5HP-D 3.0 6×SHR-12U-ST 12 1.5 2 1360×595×660
-4 SVG-10HP 7.5 4×SHR-36U-ST 36 2 2.5 2031×580×818
SGB-2000 -8 SVG-10HP 7.5 8×SHR-36U-ST 36 2 2.5
-6 SVG-10HP 7.5 6×SHR-36U-ST 36 2 2.5
-4 SVG-10HP-D 7.5 4×SHR-36U-ST 36 2 2.5 2031×750×818
SGB-3000 -8 SVG-10HP-D 7.5 8×SHR-36U-ST 36 2 2.5
-6 SVG-20HP-D 11 6×SHR-48U-ST 48 2.5 3 2200×745×1000
-4 SVG-20HP-D 11 4×SHR-48U-ST 48 2.5 3
Notas:
1) "T" significa que la tubería de succión de material es una junta en T
2) Para SVG-5HP y la versión avanzada, el enfriador es opcional para transportar materiales secos a alta temperatura de 160°C, agregue "C" al final del código del modelo
3) Potencia del generador de vacío: 3φ, 400VAC, 50Hz
Dimensiones
Modelo SGB-40 SGB-200 SGB-600 SGB-1200 SGB-2000 SGB-3000
Al(mm) 1110 1300 1445 2398 2800 3375
An(mm) 770 810 905 940 1110 1695
D(mm) 675 735 785 1023 1180 1695
Base magnética (mm)
(W×D×H×⌀D1×R)		 220×220×243.5×160×65 250×250×213×200×6 280×280×250×220×6
Soporte de suelo móvil (mm)
(H1×H2×W×D)		 713×50×654×600 880×50×724×800 885×60×814×800 900×60×930×930 1000×65×1060×1000 1075×70×1240×1240
Peso (kg)
(montaje de la máquina)		 115 135 160
Peso (kg)
(montaje en el suelo)		 135 170 220 400 500 850
Especificaciones
Modelo Ingredientes Válvula dosificadora principal Válvula dosificadora secundaria Max. lote (kg) Potencia del motor de mezcla (kW) Max. rendimiento (kg/hr)
SGB-40- 4 4 3 1 1 0.25 40
SGB-200- 4 4 3 1 3 0.25 200
SGB-600- 6 6 4 2 8 0.55 400
4 4 3 1 600
SGB-1200- 6 6 4 2 12 0.75 900
4 4 3 1 1200
SGB-2000- 8 8 5 3 18 0.75 1200
6 6 4 2 1600
4 4 3 1 2000
SGB-3000- 8 8 5 3 40 0.75 2000
6 6 4 2 2500
4 4 3 1 3000
Notas:
1) Los datos anteriores se basan en el funcionamiento continuo de partículas uniformes de 0.8kg/L de densidad aparente y 3-4mm de diámetro, el valor varía según las propiedades del material. Por favor, revise más a fondo si el material no es seguro
2) La válvula dosificadora principal es adecuada para la producción de 5% y más, y materia prima o material reciclado de partículas uniformes cuyos tamaños están dentro de 6*6*6mm
3) La válvula dosificadora secundaria es adecuada para la producción de 0.5% -5% y masterbatch de partículas uniformes o aditivos cuyos tamaños están dentro de 4*4*4mm
4) Provisto de un set de válvulas dosificadoras secundarias para su uso al reemplazar la fórmula
5) Potencia: 3φ, 400VAC, 50Hz
